ข้อมูลทางเทคนิค หน่วยทำความเย็นของแผงควบคุม
3-10. แผนภูมิไซโครเมตริก
เพื่อให้เข้าใจเอนทาลปีและเอนทาลปีที่เฉพาะเจาะจง มีสิ่งที่เรียกว่า "แผนภูมิอากาศชื้น"
"แผนภูมิอากาศชื้น" เป็นแผนภูมิที่เปรียบเทียบและเปรียบเทียบความสัมพันธ์ระหว่างอุณหภูมิกระเปาะแห้ง ความชื้นสัมพัทธ์ ความชื้นสัมบูรณ์ เอนทาลปีจำเพาะ ฯลฯ ซึ่งเข้าใจได้ยากสำหรับอากาศที่ไม่อิ่มตัว
ประเภทของแผนภูมิอากาศชื้น

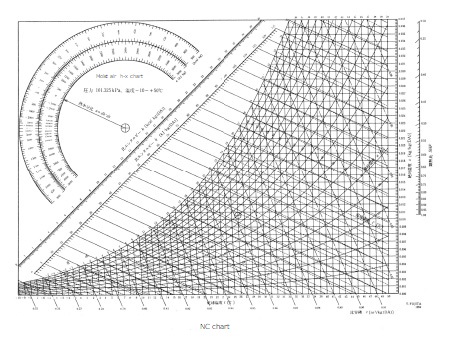

แผนภูมิ NC
อุณหภูมิกระเปาะแห้งจะเป็นแผนภูมิอากาศชื้นตั้งแต่ -10°C ถึง 50°C
เป็นประเภทที่ใช้มากที่สุดในเครื่องปรับอากาศอุตสาหกรรมทั่วไป เช่น เครื่องปรับอากาศสำหรับบุคคล

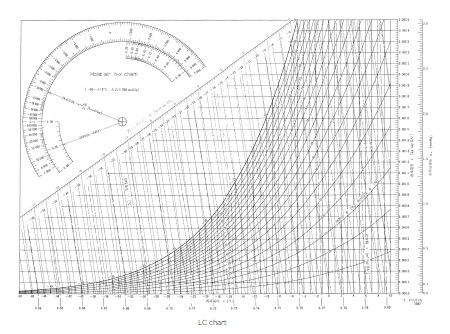

แผนภูมิ LC
นี่คือแผนภูมิอากาศชื้นที่ใช้เมื่ออุณหภูมิกระเปาะแห้งต่ำ ซึ่งแผนภูมิ NC ไม่สามารถจัดการได้
อุณหภูมิกระเปาะแห้งคือ -40°C ถึง 10°C และความชื้นสัมบูรณ์คือ 0 ถึง 0.007 กก./กก. (DA)

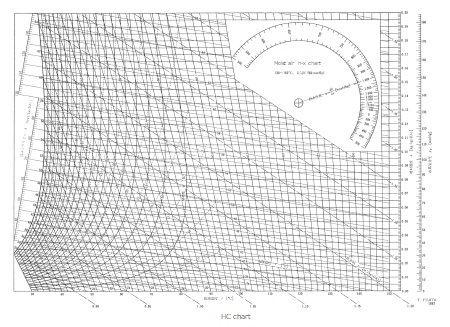

แผนภูมิ HC
นี่คือแผนภูมิอากาศชื้นที่ใช้เมื่ออุณหภูมิกระเปาะแห้งสูง ซึ่งแผนภูมิ NC ไม่สามารถจัดการได้
อุณหภูมิกระเปาะแห้งคือ 0°C ถึง 120°C และความชื้นสัมบูรณ์คือ 0 ถึง 0.020 กก./กก. (DA)

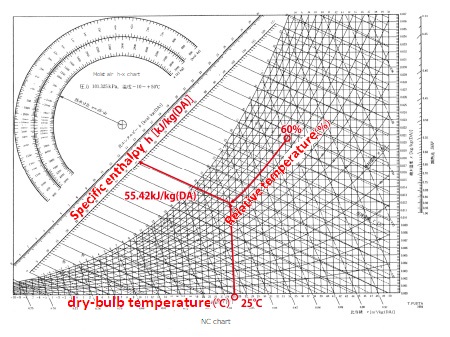

เอนทัลปีเฉพาะบนแผนภูมิอากาศชื้น
ตัวอย่าง: เอนทัลปีจำเพาะที่ 25°C, 60%
| อุณหภูมิกระเปาะแห้ง | อุณหภูมิของอากาศที่ระบุโดยเทอร์โมมิเตอร์กระเปาะแห้ง |
|---|---|
| อุณหภูมิกระเปาะเปียก | อุณหภูมิของอากาศที่ระบุโดยเทอร์โมมิเตอร์แบบกระเปาะเปียก แสดงอุณหภูมิที่ต่ำกว่าเทอร์โมมิเตอร์แบบกระเปาะแห้งเนื่องจากความร้อนแฝงเมื่อน้ำระเหย จากความแตกต่างของอุณหภูมิในขณะนี้สามารถกำหนดความชื้นสัมพัทธ์ของอากาศได้ |
| อุณหภูมิสัมพัทธ์ | แสดงเป็นความดันบางส่วนของไอน้ำ/ความดันไอน้ำอิ่มตัว x 100 ความดันบางส่วนของไอน้ำคือความดันของไอน้ำที่มีอยู่ในอากาศชื้น และความดันไอน้ำอิ่มตัวคือความดันของไอน้ำเมื่ออากาศชื้นอิ่มตัว |
| อุณหภูมิสัมบูรณ์ | น้ำหนักของไอน้ำที่บรรจุในอากาศแห้ง 1 กิโลกรัม หน่วยเป็น กก./กก. (DA) |
| ไอน้ำอิ่มตัว | ปริมาณไอน้ำสูงสุด (g) ที่อากาศ ณ อุณหภูมิหนึ่งสามารถกักเก็บได้ในช่องว่าง 1 ลบ.ม. ถ้าอุณหภูมิต่ำ มันจะเล็ก และถ้าอุณหภูมิสูง มันจะใหญ่ |
| ความร้อนที่เหมาะสม | ตั้งแต่ 0 ถึง 100°C อุณหภูมิของน้ำจะเปลี่ยนแปลงเนื่องจากการเปลี่ยนแปลงของปริมาณความร้อนเท่านั้น ปริมาณความร้อน (พลังงาน) ที่ต้องการในขณะนี้ |
| ความร้อนแฝง | เป็นปริมาณความร้อน (พลังงาน) ที่จำเป็นต่อการเปลี่ยนรูปของสสาร เช่น น้ำ ⇔ น้ำแข็ง และน้ำ ⇔ ไอน้ำ |
