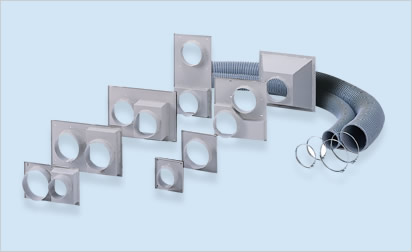

ชุดท่อ
ชุดท่อ
คุณสมบัติ
●ขจัดปัญหาพื้นที่ติดตั้งของตัวทำความเย็น FA
●บรรลุสภาพแวดล้อมที่เหมาะสมภายในแผงควบคุมโดยไม่ถูกจำกัดโดยอุปกรณ์ภายในแผงควบคุม
●พื้นที่ติดตั้งเพียง 150 มม. × 150 มม. ที่ 2 ตำแหน่ง (รุ่นที่ต้องใช้พื้นที่ 100 มม. × 150 มม.)
รายละเอียด

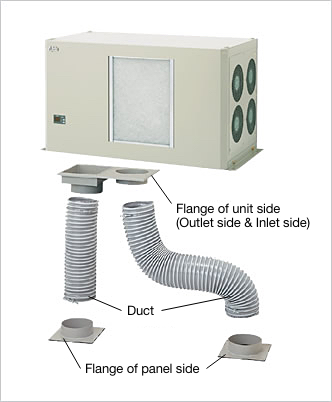

ชนิดติดตั้งบนสุด

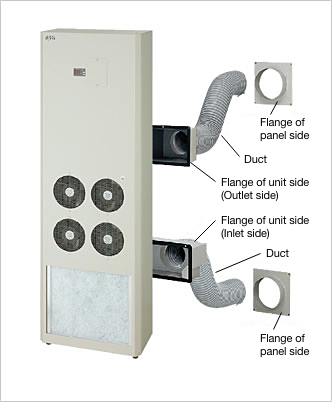

ชนิดติดตั้งด้านข้าง
รายการอะไหล่ตามรุ่น
| แบบอย่าง | ท่อ สายยาง 2m |
หน้าแปลนของ ด้านหน่วย |
หน้าแปลนของ ด้านแผง |
ท่อ สายยาง วงดนตรี |
สกรู ชุด |
||||
|---|---|---|---|---|---|---|---|---|---|
| ฟาย 150 |
ฟาย 200 |
ด้านเข้า หน้าแปลน |
ฝั่งทางออก หน้าแปลน |
ฟาย 150 |
ฟาย 200 |
ฟาย 150 |
ฟาย 200 |
||
| ENC- G1110L |
2 | 1(แบบบูรณาการ) | 2 | 4 | 1 | ||||
| ENC- NW1120L |
2 | 1(แบบบูรณาการ) | 2 | 4 | 1 | ||||
| ENC- G1310LE |
2 | 1 | 1 | 2 | 4 | 1 | |||
| ENC- G1651L |
2 | 1 | 1 | 2 | 4 | 1 | |||
| ENC- NW2200L |
2 | 1 | 1 | 1 | 2 | 1 | 4 | 2 | 1 |
| ENC- G2240L |
2 | 1 | 1 | 2 | 4 | 1 | |||
| ENC- 2800HL |
2 | 1 | 1 | 2 | 4 | 1 | |||
| ENC- NW2900L |
2 | 1 | 1 | 1 | 2 | 1 | 4 | 2 | 1 |
| ENC- G2940L |
2 | 1 | 1 | 2 | 4 | 1 | |||
| ENC- A5500L |
2 | 1 | 1 | 2 | 4 | 1 | |||
| ENC- G820EXE |
2 | 1(แบบบูรณาการ) | 2 | 4 | 1 | ||||
| ENC- G1310EXE/ G1320EXE |
2 | 1(แบบบูรณาการ) | 2 | 4 | 1 | ||||
| ENC- A3500EX |
2 | 1 | 1 | 2 | 4 | 1 | |||
* สามารถตัดท่อท่อตามความยาวที่ต้องการได้
*เนื้อหาของชุดสกรูแตกต่างกันไปขึ้นอยู่กับรุ่น
* สอบถามรายละเอียดแยกต่างหากเนื่องจากไม่ได้แนบขาตั้งสำหรับตัวเครื่อง
*สอบถามรายละเอียดชุดท่อลมสำหรับรุ่นที่ไม่ได้ระบุไว้ในรายการ

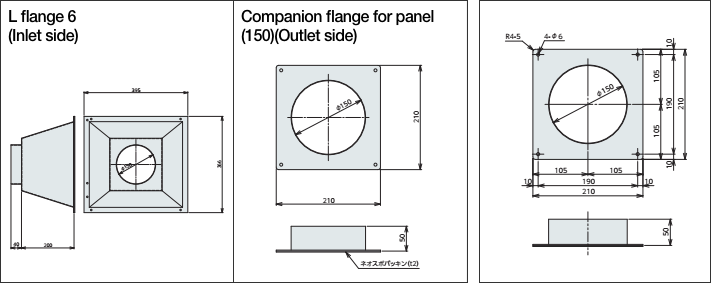

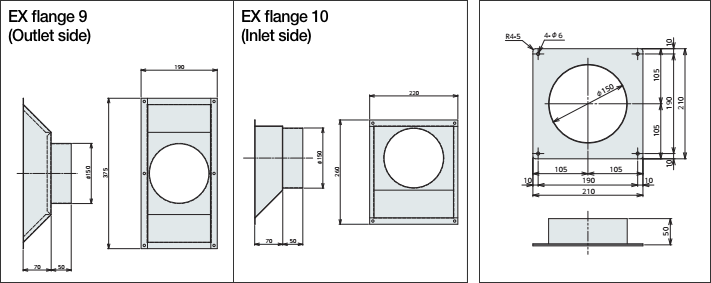

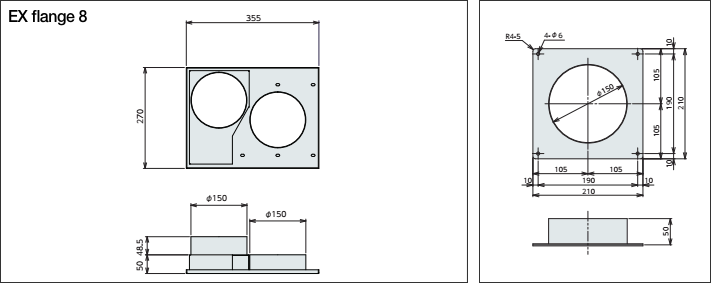

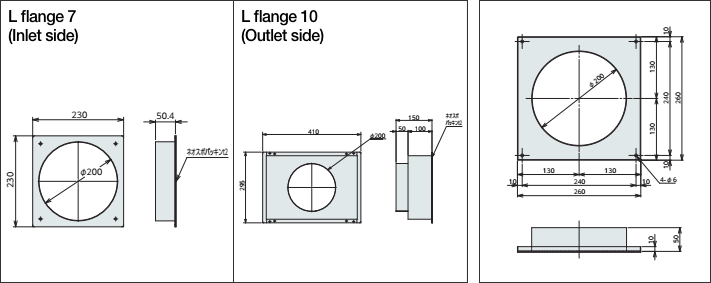

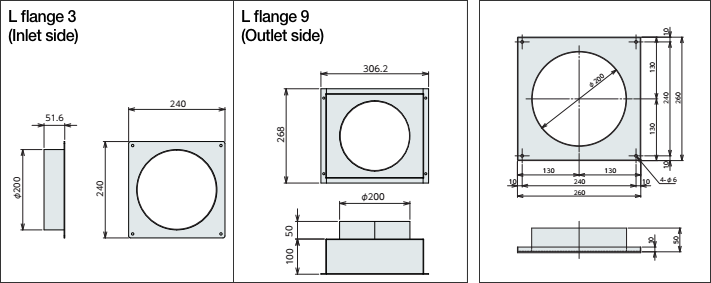

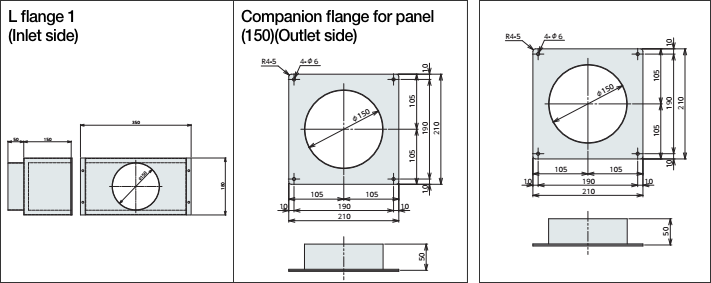

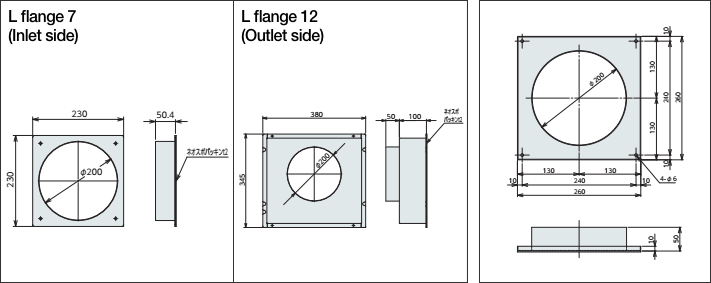

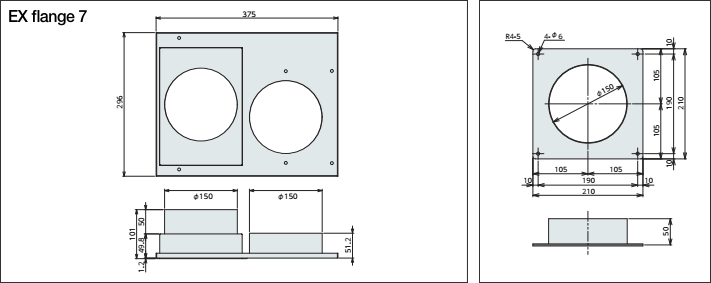

โครงร่างแปลน
ENC-G1110L

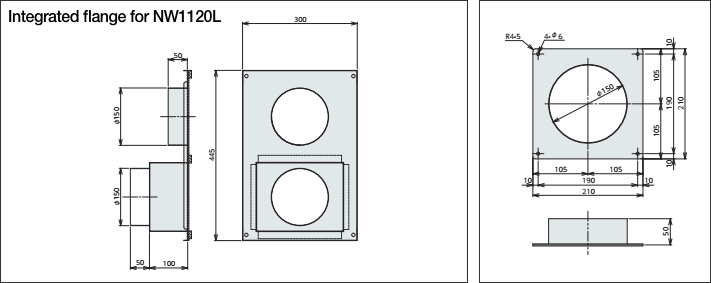

ENC-NW1120L
ENC-G1310LE
ENC-G1651L

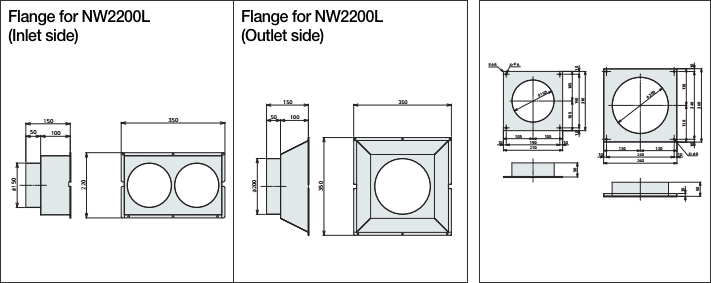

ENC-NW2200L
ENC-G2240L
ENC-2800HL

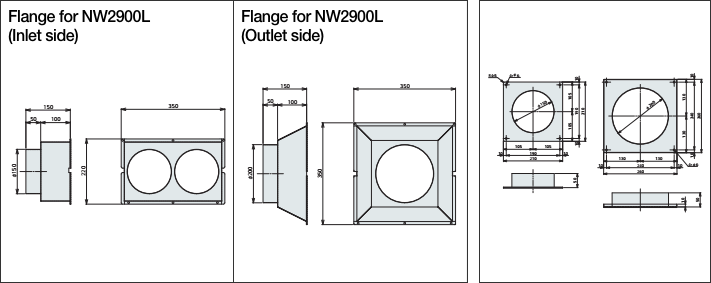

ENC-NW2900L
ENC-G2940L
ENC-A5500L
ENC-G820EXE
ENC-G1310EXE/G1320EXE
ENC-A3500EX
