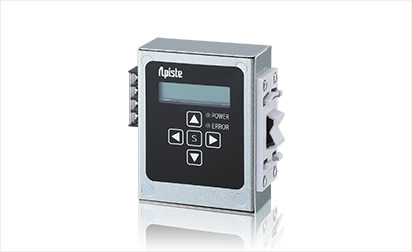

อินเทอร์เฟซ IoT "ENC LINK"
อินเทอร์เฟซ IoT "ENC LINK"
คุณสมบัติ
เอาต์พุต แผงควบคุม คูลเลอร์ยูนิต ENC-GR-eco/SUS ซีรี่ส์ ข้อมูลการวัดไปยัง PLC หรือ PC ภายนอก
รายละเอียด
ภาพระบบ
คุณสมบัติ
ส่งออกข้อมูล 16 รายการ
ดำเนินการบำรุงรักษาเชิงคาดการณ์โดยส่งออกรายการการวัด 16 รายการ เช่น อุณหภูมิภายในและอุณหภูมิการตั้งค่า
มีโปรโตคอล MC
รายการข้อมูลการวัดที่ส่งออกไปยัง PLC โดยไม่ต้องใช้โปรแกรมแลดเดอร์ที่ซับซ้อน
หนึ่งหน่วยเชื่อมต่อกับอุปกรณ์ภายนอกสองเครื่อง
ลิงก์ ENC หนึ่งลิงก์สามารถเชื่อมต่อกับอุปกรณ์ภายนอกสองเครื่องพร้อมกันได้
* การเชื่อมต่อหนึ่งรายการผ่านโปรโตคอล MC และหนึ่งการเชื่อมต่อโดยไม่ใช้ขั้นตอน การเชื่อมต่อกับอุปกรณ์สองเครื่องพร้อมกันต้องใช้ฮับหรือเราเตอร์แยกต่างหาก
ข้อมูลจำเพาะ
| พิมพ์ | ลิงค์ ENC | ||
|---|---|---|---|
| แบบอย่าง | OP-9130007 | ||
| ประสิทธิภาพ | ใช้อุณหภูมิพื้นที่ (°C) | 0～55 | |
| ใช้ความชื้นในพื้นที่ (%RH) | 90 หรือน้อยกว่า (ไม่มีการควบแน่น) | ||
| ภายนอก | ขนาดภายนอก (สูง×กว้าง×ลึก) (มม.) *1 |
90 × 70 × 32 | |
| น้ำหนัก (ก.) | ประมาณ 250 | ||
| แหล่งพลังงาน | แรงดันไฟฟ้า (V) | DC24±10% | |
| การใช้พลังงาน (W) | 2 | ||
| การป้องกัน | ความต้านทานต่อสิ่งแวดล้อม | IP30 | |
| อินเตอร์เฟซ | อีเธอร์เน็ต | มาตรฐานการสื่อสาร | 10BASE-T,100BASE-TX |
| โปรโตคอลการสื่อสาร | TCP/IP | ||
| วิธีการสื่อสาร | โปรโตคอล MC เฟรม 3E ที่เข้ากันได้กับ QnA (ASCII) ไม่มีขั้นตอน | ||
| ที่อยู่ IP | IPv4 | ||
| แสดง | จอ LCD ขาวดำ | รัน・ข้อผิดพลาด | |
*1. ไม่รวมส่วนที่ยื่นออกมาบนแผงขั้วต่อ
ตารางรายการเอาต์พุต (หมายเลขระบุลำดับเอาต์พุตจากลิงก์ ENC)
| เลขที่ | รายการที่ส่งออก | เลขที่ | รายการที่ส่งออก |
|---|---|---|---|
| 1 | พัดลมคอนเดนเซอร์ 1 รอบต่อนาที [รอบต่อนาที] | 9 | ค่าปัจจุบันเฟส U [1/10A] |
| 2 | พัดลมคอนเดนเซอร์ 2 รอบต่อนาที [รอบต่อนาที] *1 | 10 | ค่ากระแส V เฟส [1/10A] |
| 3 | พัดลมไอระเหย 1 รอบต่อนาที [รอบต่อนาที] | 11 | ค่ากระแส W เฟส [1/10A] |
| 4 | พัดลมไอระเหย 2 รอบต่อนาที [รอบต่อนาที] *2 | 12 | รหัสข้อผิดพลาด 1 *3 |
| 5 | อุณหภูมิเครื่องระเหย [°C] | 13 | รหัสข้อผิดพลาด 2 *4 |
| 6 | อุณหภูมิภายใน [°C] | 14 | รหัสข้อผิดพลาด 3 *5 |
| 7 | อุณหภูมิคอนเดนเซอร์ [°C] | 15 | ตั้งอุณหภูมิ [°C] |
| 8 | รอบต่อนาทีของคอมเพรสเซอร์ [รอบต่อนาที] | 16 | ชื่อรุ่น |
*1. ไม่มีการแสดงค่าสำหรับผลิตภัณฑ์ที่มีพัดลมคอนเดนเซอร์หนึ่งตัว
*2. ไม่มีการแสดงค่าสำหรับผลิตภัณฑ์ที่มีพัดลมระเหยหนึ่งตัว。
*3. "รหัสข้อผิดพลาด 1" → แสดงข้อผิดพลาดล่าสุดที่เกิดขึ้น
*4. "รหัสข้อผิดพลาด 2" → แสดงข้อผิดพลาดที่เกิดขึ้นครั้งเดียวก่อนรหัสข้อผิดพลาด 1
*5. "รหัสข้อผิดพลาด 3" → แสดงข้อผิดพลาดที่เกิดขึ้นครั้งเดียวก่อนรหัสข้อผิดพลาด 2

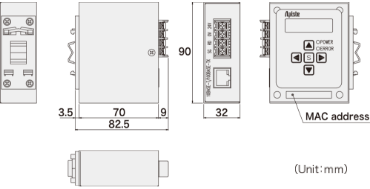

ขนาดภายนอก
วิธีการติดตั้ง

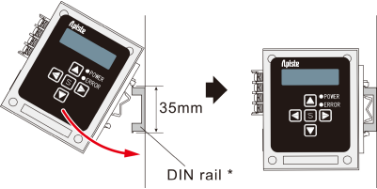

① ติดตั้งผลิตภัณฑ์นี้บนราง DIN ในแผงควบคุม
* ความกว้างราง DIN 35 มม.

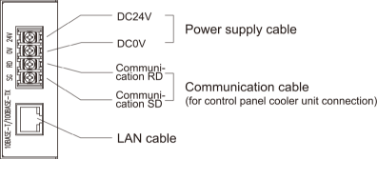

② ต่อสายไฟและสายสื่อสาร
(บล็อกเทอร์มินัลยึดด้วยสกรู M3)
* ผู้ใช้เตรียมสายไฟและสาย LAN
