4-2.如果冷却物体是液体
本节介绍液冷热交换器的连接方法及其特性。
如果冷却对象是液体，则将使用第 2-2 节中所述的热交换器进行冷却。液冷热交换器（液对液）。
2.2 中描述了不同类型的换热器，但这里我们将根据换热器各自的特性具体说明如何将换热器合并到管道路径中。
液体冷却的方法有很多种，这里介绍四种冷却方法，如下图1所示。

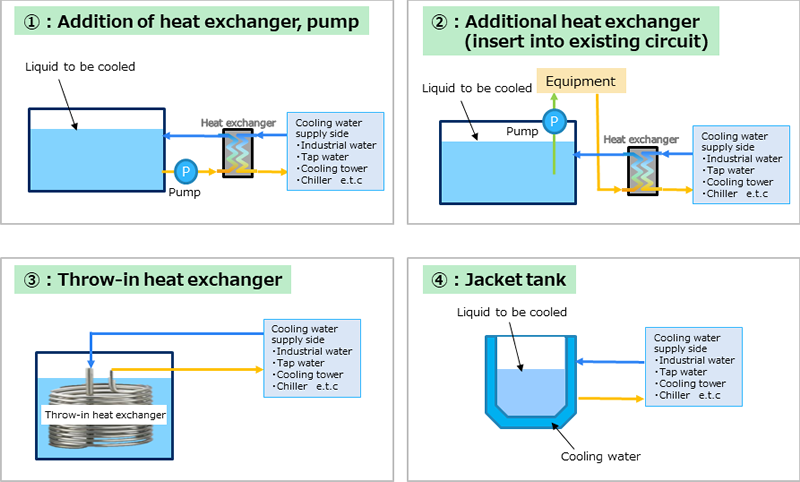

图 1. 液体冷却方法示例

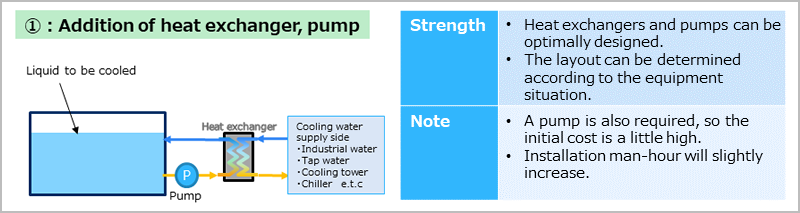

(1)增设热交换器、泵
该方法是在待冷却液体的罐中添加热交换器和泵，构成新的循环回路，用冷却水间接冷却液体。额外的热交换器和泵是必要的，但可以根据要冷却的液体的规格和物理性质从一开始就选择部件。布局也可根据现状灵活确定。

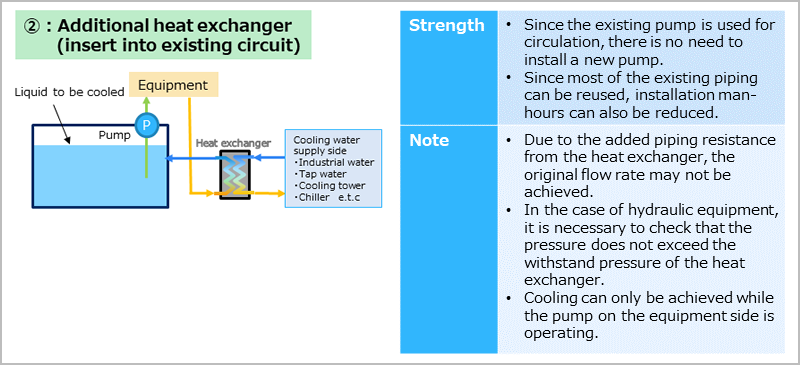

(2) 附加热交换器（插入现有回路）
(2) 附加热交换器（插入现有回路）
与(1)中的现有方法相比，无需安装新泵，并且由于可以共享管道，因此预计可以减少成本和工时。
为了以防万一，有必要检查是否对现有配管路径造成影响，或者是否能够可靠地进行冷却。

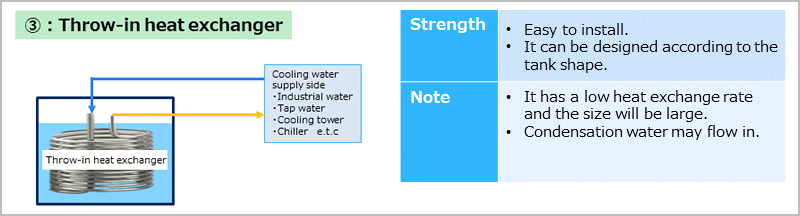

(3) 投入式换热器
在该方法中，将插入式热交换器浸入待冷却的液体中。
换热器浸入罐内，安装方便。然而，由于与(1)和(2)中的现有效率变频器冷却效率较低，因此热交换器变得更大，并且在某些情况下还需要搅拌以提高传热效率。此外，如果冷却水明显低于外界气温，水可能会在热交换器和管道上凝结，并流入待冷却的液体中。

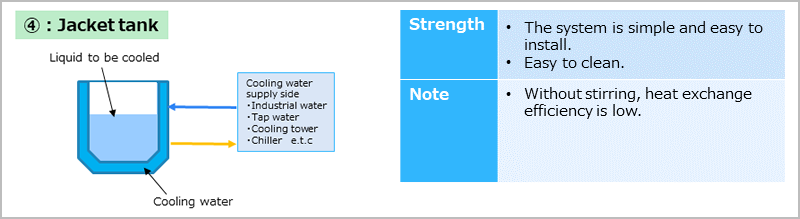

(4) 夹套罐
在该方法中，通过将冷却水倒入夹套罐的夹套中来冷却内罐中的液体。由于系统本身简单，实施容易，罐体内部也易于清洗。
与投入式换热器类似，换热效率低，需要搅拌。

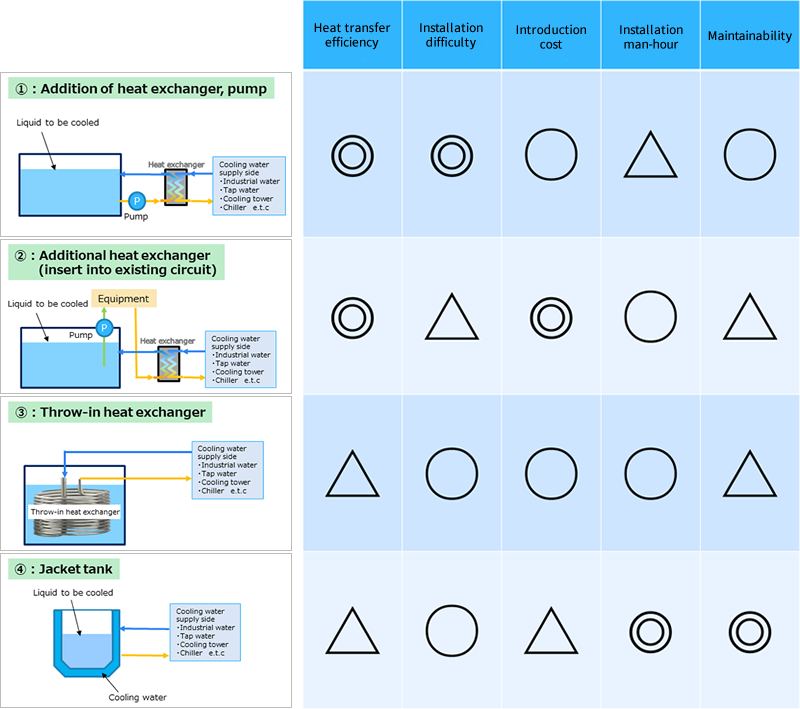

概括
